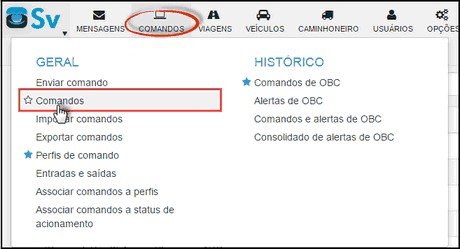

Para criar um comando personalizado, que se adapte à sua operação, acesse o menu principal, “COMANDOS -> GERAL -> Comandos":

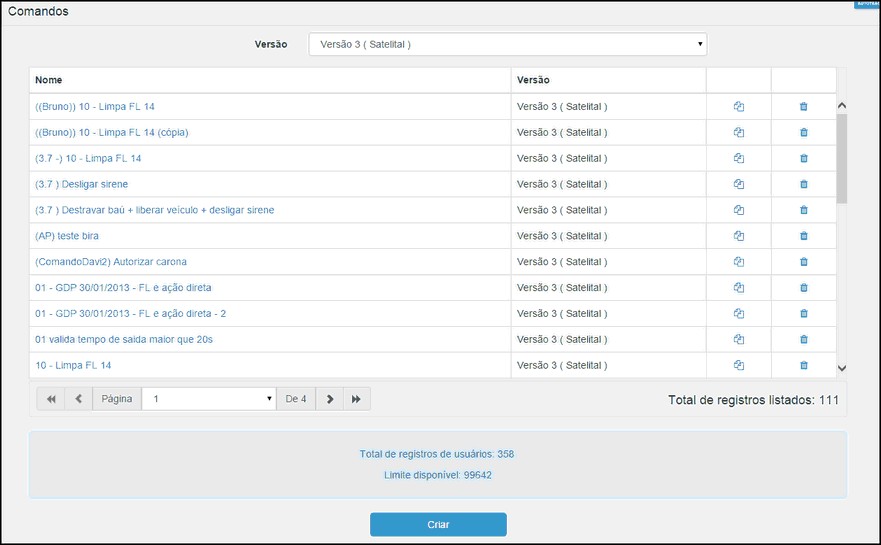

Será exibida a janela "Comandos", onde teremos o cadastro de todos os comandos utilizados no Supervisor, de ambas as tecnologias, Satelital e Celular, separados por versão de OBC (On Board Computer).
Figura 0 - Comandos - Criar
•Total de registros de usuário: - Total geral de todos os Comandos cadastrados por todos os usuários;
•Limite disponível: - Limite total de cadastros disponíveis para todos os usuários;
OBS: Os Comandos já cadastrados automáticos pela aplicação, não soma nestes totais e limites. Somente no totalizador abaixo da grade "Total de registros listados".
Para identificar qual a versão do OBC instalado em seu veículo, pode-se consultar a tela de "Detalhes de veículos", na guia "OBC". Se a versão do OBC não estiver registrada nessa tela, deve-se, então, solicitar o firmware do OBC. Ao receber esse firmware, o Supervisor identifica automaticamente quais serão os perfis e comandos de OBC disponíveis para esta versão.
Na tela de “Comandos”, temos as seguintes opções:
•Copiar;
•Excluir;
•Editar;
•Criar Comandos.

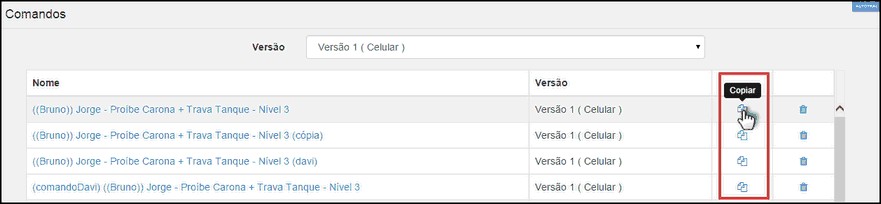

A opção “Copiar” estará habilitada para todos os comandos:
Figura 0 - Comandos - Copiar

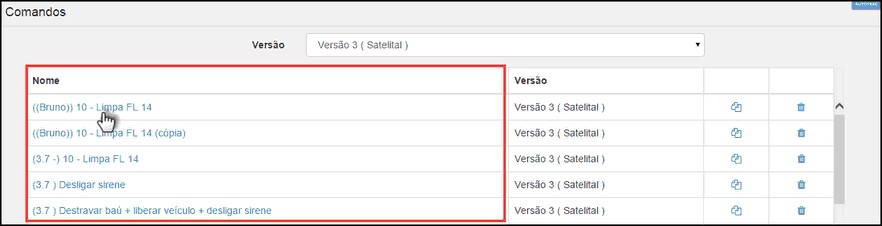

Para "Editar" um comando, basta clicar no hiperlink do nome do próprio comando:
Figura 0 - Comandos - Editar
|
Dica 0 - Comandos Personalizados

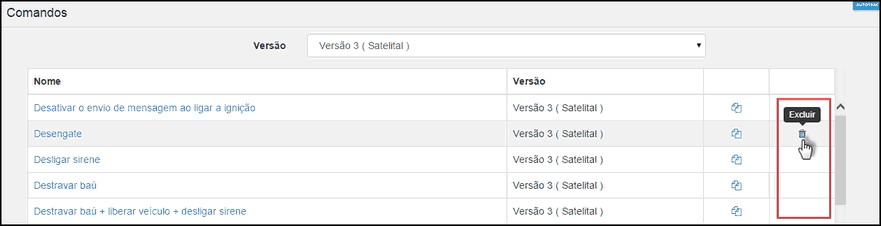

A opção "Excluir” estará disponível apenas para os comandos personalizados:
Figura 0 - Comandos - Copiar

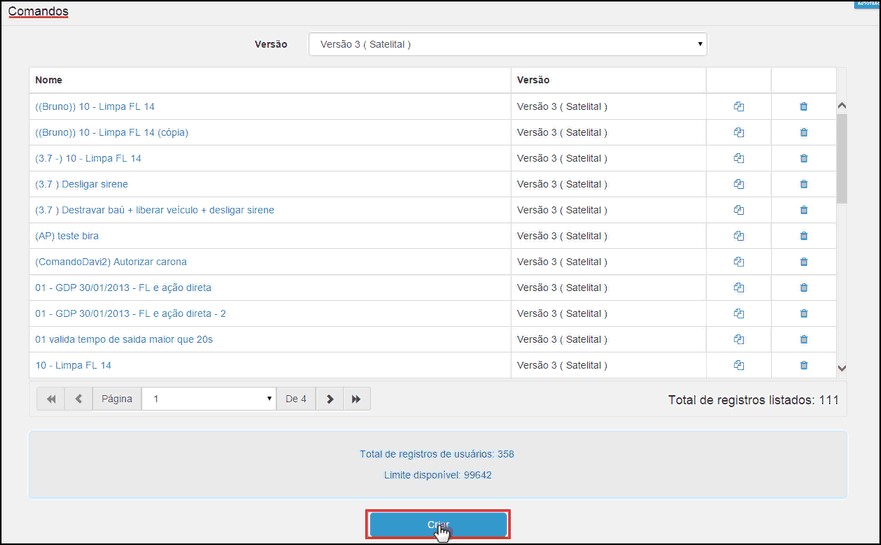

Para criar um novo comando, clique no botão "Criar", ao final da tela de cadastro de comandos:
Figura 0 - Comandos - Criar
Existem atualmente 4 versões de Computador de Bordo (OBC):
•Tecnologia Celular
oOBC versão 1
oOBC versão 2
•Tecnologia Satelital
oOBC versão 1/2
oOBC versão 3
oOBC versão 4
oOBC versão 6
Para criar um comando, é necessário a informação da versão do OBC e tecnologia para qual o comando será criado. Ao clicar no botão “Criar" ou no hiperlink do nome do comando, o Assistente será exibido.

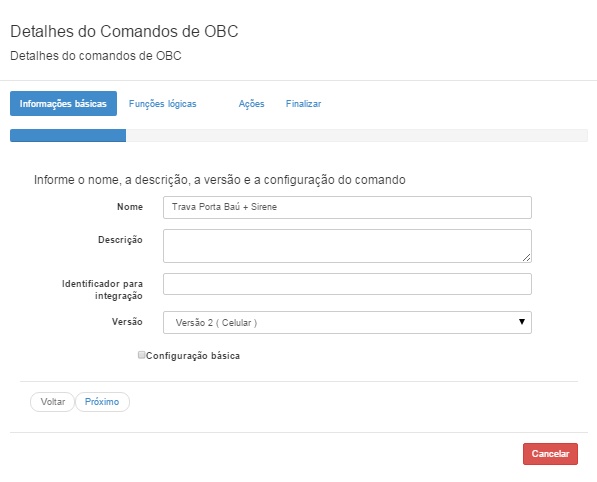

Digite um nome, descrição e selecione a Versão do OBC do comando que será criado. Este comando só estará disponível para essa versão de OBC.
Clique no botão “Próximo” e a etapa seguinte será exibida.

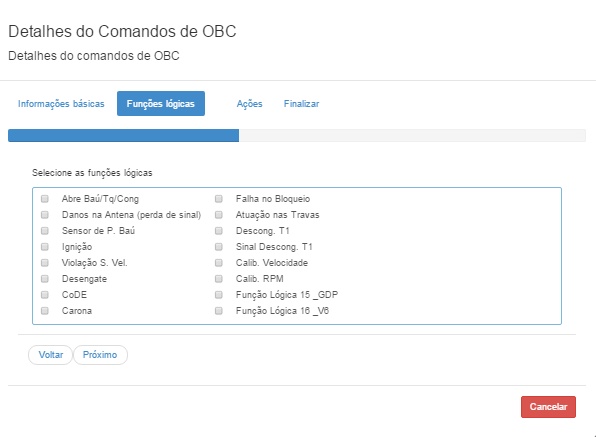

Caso o comando criado monitore alguma situação específica, como a abertura da porta do carona, a leitura de uma velocidade acima de uma determinada faixa, por exemplo, deverá ser utilizada uma Função Lógica.
As Funções Lógicas funcionam independentes uma da outra. É possível monitorar a velocidade numa faixa e o RPM em outra, por exemplo.
|
Clique no botão “Próximo” para exibir a etapa seguinte.

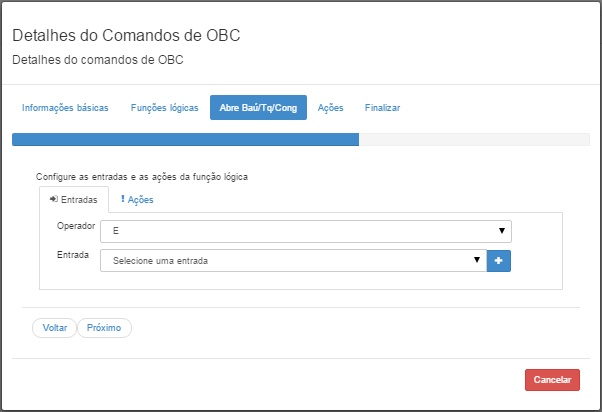

Nesta etapa é necessário definir que tipo de verificação lógica será realizada. Para isso selecionamos o tipo de operador (“E” / “OU”) e a entrada que será monitorada. No exemplo acima, a entrada selecionada foi “Chave de Porta”. Assim, se a entrada foi pressionada por mais de 5 segundos (tolerância), a função lógica será violada, resultando nas ações (que serão configuradas na próxima guia).
Selecione o operador lógico, a entrada a ser monitorada e clique no ícone de “Adicionar Entrada”. Após esta operação será possível definir a tolerância e outras configurações.
|

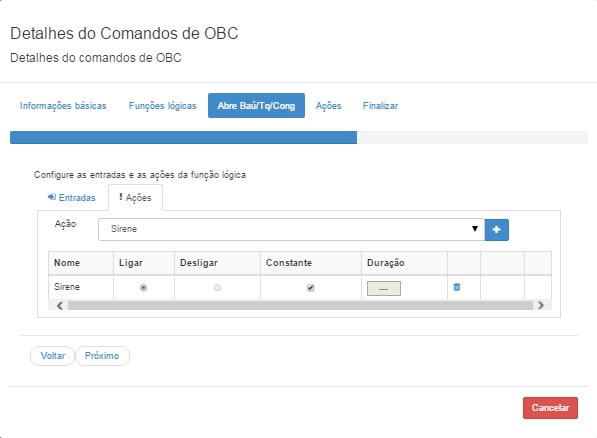

Clique na guia “Ações” para configurar as ações que serão realizadas caso os critérios das entradas cadastradas anteriormente sejam atendidos.

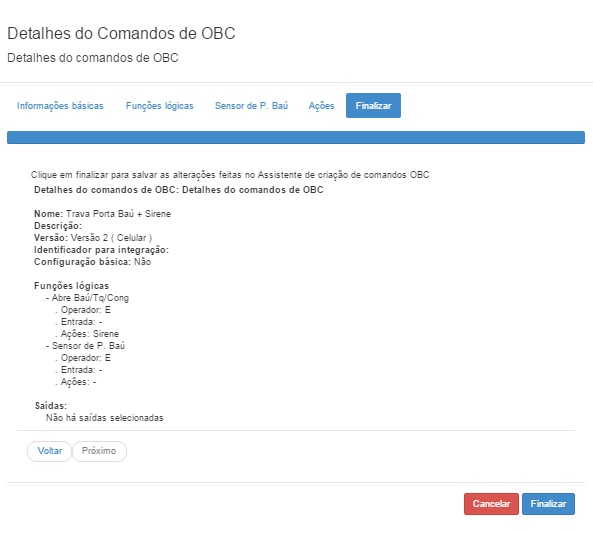

Após clicar em "Próximo" teremos o resumo do comando criado.
Clique em “Finalizar” para salvar o comando.
